کولر گازی اسپلیت دیواری گری 24000 مدل GWH24ATXF-K3NTA2A Wi-Fi (بدون اینورتر)

بخش 1: ظرفیت و عملکرد (Capacity & Performance) –

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A: قدرت خنک‌کنندگی و بازدهی بی‌نظیر برای فضاهای بزرگ

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، یکی از قدرتمندترین و کارآمدترین محصولات شرکت گری (Gree)، به عنوان راه‌حلی ایده‌آل برای خنک‌سازی و گرمایش فضاهای بزرگ مانند سالن‌های پذیرایی، ادارات، فروشگاه‌ها و اتاق‌های خواب وسیع طراحی شده است. این مدل با ظرفیت 24000 BTU بر ساعت (BTU/hr)، قادر است دمای محیط را به سرعت و با دقت بالایی تنظیم کرده و آسایش بی‌نظیری را برای ساکنین فراهم آورد. درک دقیق ظرفیت و نحوه عملکرد این دستگاه، کلید انتخاب صحیح و بهره‌برداری بهینه از آن است.

ظرفیت 24000 BTU/hr: استانداردی برای فضاهای وسیع

BTU مخفف British Thermal Unit یا واحد حرارتی بریتانیا است که معیاری برای سنجش میزان انرژی لازم برای گرم کردن یا سرد کردن یک پوند آب به اندازه یک درجه فارنهایت است. در صنعت تهویه مطبوع، BTU/hr نشان‌دهنده توانایی دستگاه در جابجایی گرما است. ظرفیت 24000 BTU/hr این مدل به این معنی است که کولر گازی قادر است در هر ساعت 24000 واحد حرارتی را از فضای داخلی به بیرون منتقل کند (در حالت سرمایش) یا گرما را از بیرون جذب کرده و به داخل منتقل کند (در حالت گرمایش).

انتخاب ظرفیت مناسب، یکی از حیاتی‌ترین مراحل در خرید کولر گازی است. ظرفیت ناکافی منجر به عدم توانایی دستگاه در خنک کردن یا گرم کردن موثر محیط می‌شود، در حالی که ظرفیت بیش از حد، علاوه بر مصرف انرژی بالاتر، استهلاک بیشتر دستگاه و عدم رطوبت‌زدایی مناسب را به همراه خواهد داشت. برای فضاهای با مساحت تقریبی 70 تا80 متر مربع (با ارتفاع سقف استاندارد 2.8 متر)، کولر گازی 24000 BTU معمولاً انتخاب مناسبی است. عواملی مانند میزان نور خورشید ورودی، تعداد نفرات ساکن در فضا، وجود لوازم الکترونیکی گرمازا، و عایق‌بندی ساختمان نیز در محاسبه دقیق ظرفیت مورد نیاز دخیل هستند.

عملکرد سرمایش: بازدهی بالا در روزهای گرم تابستان

در حالت سرمایش، GWH24ATXF-K3NTA2A با بهره‌گیری از کمپرسور قدرتمند و طراحی بهینه شده، قادر است هوای گرم داخل را جذب کرده، آن را از طریق کویل‌های اواپراتور خنک کند و سپس هوای مطبوع و خنک را مجدداً به محیط بازگرداند. این فرآیند به طور مداوم تکرار می‌شود تا دمای مطلوب حفظ گردد. راندمان بالای این دستگاه در حالت سرمایش، علاوه بر سرعت عمل، به مصرف بهینه انرژی نیز کمک شایانی می‌کند.

عملکرد گرمایش: آسایش در فصول سرد سال

این مدل به عنوان یک سیستم تهویه مطبوع چند منظوره (Cooling & Heating)، قابلیت گرمایش نیز دارد. در حالت گرمایش، چرخه تبرید معکوس شده و دستگاه گرمای جذب شده از هوای بیرون (حتی در دماهای پایین) را به داخل محیط منتقل می‌کند. این قابلیت، به ویژه در مناطق با زمستان‌های معتدل، می‌تواند جایگزین مناسبی برای سیستم‌های گرمایشی سنتی مانند رادیاتور یا بخاری باشد. بازدهی گرمایشی این دستگاه نیز بسیار قابل توجه است و آن را به گزینه‌ای اقتصادی و کارآمد برای تمام فصول تبدیل می‌کند.

مزایای این سیستم عبارتند از:

• صرفه‌جویی چشمگیر در مصرف انرژی: تا 60% کاهش مصرف برق نسبت به مدل‌های معمولی، که منجر به کاهش هزینه‌های جاری می‌شود.
• پایداری دمای محیط: حفظ دمای ثابت و جلوگیری از نوسانات دمایی ناگهانی، که آسایش بیشتری را فراهم می‌آورد.
• عملکرد کم‌صداتر: به دلیل کارکرد مداوم با سرعت پایین‌تر، صدای تولیدی دستگاه به مراتب کمتر است.
• طول عمر بیشتر کمپرسور: کاهش استهلاک ناشی از روشن و خاموش شدن‌های مکرر.

بازدهی انرژی (EER و SEER): استانداردهای جهانی

برای سنجش راندمان انرژی کولرهای گازی، از شاخص‌هایی مانند EER (Energy Efficiency Ratio) برای حالت سرمایش و COP (Coefficient of Performance) برای حالت گرمایش استفاده می‌شود. این شاخص‌ها نسبت توان سرمایشی/گرمایشی خروجی به توان الکتریکی ورودی را نشان می‌دهند. هرچه این نسبت بالاتر باشد، دستگاه کم‌مصرف‌تر و کارآمدتر است. مدل GWH24ATXF-K3NTA2A با بهره‌گیری از فناوری اینورتر و طراحی پیشرفته، دارای بالاترین استانداردهای بهره‌وری انرژی در کلاس خود است که آن را به گزینه‌ای اقتصادی و دوستدار محیط زیست تبدیل می‌کند.

نتیجه‌گیری:

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A با ظرفیت 24000 BTU/hr، عملکرد قدرتمند در سرمایش و گرمایش، و فناوری پیشرفته اینورتر، انتخابی ایده‌آل برای تامین آسایش دمایی در فضاهای بزرگ است. بازدهی انرژی بالا، عملکرد کم‌صدا و پایداری دما، این محصول را به گزینه‌ای هوشمندانه برای کاربرانی تبدیل کرده که به دنبال کیفیت، کارایی و صرفه‌جویی در هزینه‌ها هستند.

---

بخش 2: مشخصات فنی الکتریکی (Electrical Specifications) –

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A: جزئیات فنی برای اطمینان از سازگاری و عملکرد بهینه

فهم دقیق مشخصات فنی الکتریکی یک کولر گازی، برای اطمینان از سازگاری آن با سیستم برق ساختمان، نصب صحیح و عملکرد ایمن و بهینه دستگاه، امری ضروری است. کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، با بهره‌گیری از فناوری‌های روز دنیا، دارای مشخصات الکتریکی دقیقی است که در این بخش به تفصیل به آن‌ها پرداخته می‌شود. این مشخصات نه تنها برای نصاب، بلکه برای مصرف‌کننده نیز جهت درک بهتر نیازمندی‌های برق و نحوه عملکرد دستگاه حائز اهمیت است.

ولتاژ تغذیه (Power Supply Voltage): سازگاری با شبکه برق

این مدل معمولاً با ولتاژ استاندارد 220-240 ولت کار می‌کند که رایج‌ترین ولتاژ برق شهری در بسیاری از کشورها، از جمله ایران است. این ولتاژ برای واحدهای مسکونی و تجاری استاندارد محسوب می‌شود. نکته مهم در این زمینه، اطمینان از پایداری ولتاژ برق ورودی است. نوسانات شدید ولتاژ می‌تواند به اجزای الکترونیکی حساس کولر گازی، به ویژه کمپرسور و بردهای کنترلی، آسیب برساند. استفاده از محافظ برق مناسب و اطمینان از سیم‌کشی استاندارد و مناسب برای جریان مورد نیاز دستگاه، امری حیاتی است.

فرکانس (Frequency): استاندارد 50/60 هرتز

فرکانس برق شهری که معمولاً 50 هرتز یا 60 هرتز است، بر نحوه کارکرد موتورها و سایر اجزای الکتریکی تأثیر می‌گذارد. این مدل برای کار با فرکانس‌های رایج طراحی شده است تا در مناطق جغرافیایی مختلف نیز قابل استفاده باشد.

توان ورودی (Power Input): محاسبه دقیق مصرف

توان ورودی، که بر حسب کیلووات (kW) یا وات (W) بیان می‌شود، نشان‌دهنده میزان برق مصرفی دستگاه در شرایط کاری نرمال است. برای مدل 24000 BTU با فناوری اینورتر، توان ورودی معمولاً به طور قابل توجهی کمتر از مدل‌های غیر اینورتر با همین ظرفیت است. به عنوان مثال، توان ورودی در حالت سرمایش ممکن است در حدود 2.0 تا 2.5 کیلووات و در حالت گرمایش کمی بیشتر باشد. این مقدار بسته به دمای محیط، تنظیمات کاربر و سرعت کمپرسور متغیر است.

جریان راه‌اندازی (Starting Current) و جریان نامی (Rated Current): اهمیت در انتخاب سیم و فیوز

جریان راه‌اندازی، جریانی است که در لحظه روشن شدن کمپرسور به طور لحظه‌ای افزایش می‌یابد. این جریان معمولاً بیشتر از جریان نامی دستگاه است. جریان نامی، جریانی است که دستگاه در حین کار عادی مصرف می‌کند. دانستن این مقادیر برای انتخاب صحیح سایز کابل برق و فیوز یا کلید مینیاتوری (Circuit Breaker) بسیار مهم است. استفاده از کابل با سطح مقطع نامناسب یا فیوز با آمپراژ پایین‌تر از حد نیاز، می‌تواند منجر به داغ شدن سیم‌ها، افت ولتاژ، و در بدترین حالت، آتش‌سوزی یا قطع شدن مکرر برق شود.

برای مثال، اگر جریان نامی دستگاه 10 آمپر باشد، معمولاً توصیه می‌شود از فیوزی با آمپراژ 15 یا 16 آمپر استفاده شود تا جریان راه‌اندازی لحظه‌ای را تحمل کند. ضریب اطمینان در انتخاب فیوز و سایز کابل باید رعایت شود.

فاز (Phase): تک فاز (Single Phase)

این مدل مانند اکثر کولرهای گازی خانگی، با برق تک فاز کار می‌کند. این بدان معناست که برای راه‌اندازی آن به دو سیم برق (فاز و نول) و یک سیم ارت نیاز است. سیستم‌های سه فاز معمولاً برای مصارف صنعتی و با توان بسیار بالاتر استفاده می‌شوند.

رابط کاربری و کنترل الکترونیکی:

• برد کنترلی (Control Board): مغز متفکر دستگاه که تمام عملیات را مدیریت می‌کند. این برد سیگنال‌ها را از سنسورهای دما، ریموت کنترل و سنسورهای داخلی دریافت کرده و بر اساس الگوریتم‌های تعریف شده، فرمان‌های لازم به کمپرسور، فن‌ها، و شیرهای برقی را صادر می‌کند.
• سنسورهای دما: شامل سنسور دمای محیط (در پنل داخلی)، سنسور دمای کویل اواپراتور و سنسور دمای کویل کندانسور (در پنل خارجی) که اطلاعات حیاتی را برای کنترل دقیق دما و جلوگیری از یخ‌زدگی یا داغ شدن بیش از حد فراهم می‌کنند.
• ریموت کنترل (Remote Control): وسیله اصلی ارتباط کاربر با دستگاه. ریموت کنترل‌های پیشرفته این مدل، امکان تنظیم دقیق دما، سرعت فن، حالت‌های عملکرد (سرمایش، گرمایش، رطوبت‌زدایی، فن)، تایمر، حالت توربو، حالت Sleep و سایر ویژگی‌ها را فراهم می‌آورند. برخی مدل‌ها ممکن است از قابلیت اتصال به Wi-Fi و کنترل از طریق اپلیکیشن موبایل نیز برخوردار باشند.
• نمایشگر LED/LCD: پنل داخلی دستگاه معمولاً دارای یک نمایشگر LED یا LCD است که دمای تنظیم شده، کد خطا (در صورت بروز مشکل) و حالت عملکرد دستگاه را نمایش می‌دهد.

ایمنی الکتریکی:

• ارتینگ (Earthing/Grounding): اتصال بدنه فلزی دستگاه به سیم ارت، یک اقدام ایمنی حیاتی برای جلوگیری از برق‌گرفتگی در صورت بروز نقص فنی در عایق‌بندی سیم‌ها یا قطعات الکتریکی است. اطمینان از وجود سیستم ارتینگ استاندارد در محل نصب، الزامی است.
• حفاظت در برابر بار اضافه و اتصال کوتاه: فیوزها و کلیدهای مینیاتوری وظیفه حفاظت مدار الکتریکی در برابر جریان‌های بیش از حد مجاز را بر عهده دارند.

نکات مهم نصب و راه‌اندازی:

• سیم‌کشی: استفاده از کابل برق با سطح مقطع مناسب (مطابق با استانداردها و آمپراژ دستگاه) و سیم ارت مجزا و استاندارد، ضروری است. طول کابل برق بین پنل داخلی و خارجی نیز باید در محدوده مجاز باشد تا افت ولتاژ و توان دستگاه به حداقل برسد.
• منبع تغذیه: توصیه می‌شود کولر گازی به یک مدار برق مجزا و اختصاصی متصل شود تا از تداخل با سایر وسایل برقی و احتمال قطع شدن برق در اثر بار اضافی جلوگیری شود.

نتیجه‌گیری:

مشخصات فنی الکتریکی کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، نشان‌دهنده دقت و استانداردهای بالای طراحی این محصول است. با رعایت دقیق این مشخصات در زمان نصب و بهره‌برداری، می‌توان از عملکرد ایمن، کارآمد و طول عمر بالای دستگاه اطمینان حاصل کرد. توجه به جزئیاتی مانند ولتاژ، جریان، سایز کابل و سیستم ارتینگ، سرمایه‌گذاری شما را تضمین می‌کند.

---

بخش 3: مشخصات مبرد (Refrigerant Specifications) –

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A: مبرد R410A، انتخابی دوستدار محیط زیست و با بازدهی بالا

مبرد (Refrigerant)، قلب تپنده سیستم‌های تهویه مطبوع است. این ماده شیمیایی با تغییر حالت (تبخیر و میعان) در سیکل تبرید، وظیفه جابجایی گرما از محیط داخلی به بیرون (در حالت سرمایش) و برعکس (در حالت گرمایش) را بر عهده دارد. انتخاب نوع مبرد، تأثیر مستقیمی بر راندمان دستگاه، ایمنی، و اثرات زیست‌محیطی آن دارد. کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، مانند بسیاری از محصولات مدرن و باکیفیت، از مبرد R410A استفاده می‌کند که جایگزینی کارآمد و سازگارتر با محیط زیست نسبت به مبردهای نسل‌های قبل (مانند R22) محسوب می‌شود.

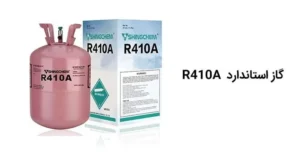

مبرد R410A: ویژگی‌ها و مزایا

R410A یک مخلوط شبه-ازوتروپیک (Quasi-azeotropic) از دو مبرد R32 (دی‌فلورومتان) و R125 (پنتا‌فلورواتان) است که نسبت وزنی آن‌ها به ترتیب 50% و 50% می‌باشد. این مبرد به دلیل ویژگی‌های منحصر به فرد خود، به استانداردی در صنعت تهویه مطبوع تبدیل شده است:

1. سازگاری با محیط زیست:

   • پتانسیل تخریب لایه ازن (ODP = 0): برخلاف مبرد R22 که حاوی کلر بود و به لایه ازن آسیب می‌رساند، R410A فاقد اتم کلر است، بنابراین هیچ‌گونه تخریبی برای لایه ازن ندارد.
   • پتانسیل گرمایش جهانی (GWP): R410A دارای GWP معادل 2088 است. این عدد نسبت به R22 (با GWP حدود 1810) بالاتر است، اما سازمان‌های بین‌المللی و تولیدکنندگان در حال گذار به سمت مبردهای نسل جدیدتر با GWP پایین‌تر (مانند R32 یا مخلوط‌های پروپان) هستند. با این حال، R410A همچنان یک گام مهم در جهت کاهش اثرات زیست‌محیطی نسبت به مبردهای قدیمی‌تر محسوب می‌شود.

2. بازدهی و عملکرد بالا:

   • ظرفیت سرمایشی بالاتر: R410A در مقایسه با R22، ظرفیت انتقال حرارت بیشتری دارد. این به معنای آن است که برای دستیابی به همان میزان سرمایش، به حجم کمتری از مبرد یا کمپرسور با توان کمتر نیاز است.
   • راندمان انرژی بهتر: به دلیل ویژگی‌های ترمودینامیکی بهتر، سیستم‌هایی که از R410A استفاده می‌کنند، معمولاً راندمان انرژی بالاتری دارند و برق کمتری مصرف می‌کنند.
   • فشار کاری بالاتر: R410A در فشار بالاتری نسبت به R22 کار می‌کند. این امر مستلزم استفاده از لوله‌های مسی با ضخامت بیشتر، اتصالات قوی‌تر و کمپرسورهای طراحی شده برای این فشار است. طراحی دقیق دستگاه GWH24ATXF-K3NTA2A، این فشار کاری بالاتر را مدیریت می‌کند.

3. ایمنی و پایداری:

   • غیر قابل اشتعال (Non-flammable): R410A در شرایط عادی کارکرد، غیر قابل اشتعال است که ایمنی بیشتری را فراهم می‌کند.
   • پایداری شیمیایی: این مبرد از پایداری شیمیایی خوبی برخوردار است و با مواد رایج در سیستم تهویه مطبوع (مانند مس و آلومینیوم) سازگاری دارد.

روغن کمپرسور (Compressor Oil): همراه جدانشدنی مبرد

مبردها برای روانکاری اجزای داخلی کمپرسور و جلوگیری از خوردگی و سایش، به روغن مخصوصی نیاز دارند. برای مبرد R410A، از روغن‌های پلی ال استر (POE – Polyolester) استفاده می‌شود. روغن‌های POE برخلاف روغن‌های معدنی (Mineral Oil) که با R22 استفاده می‌شدند، قابلیت امتزاج (Miscibility) بسیار بهتری با R410A دارند. این امتزاج بالا تضمین می‌کند که روغن به طور موثر در سیستم گردش کرده و کمپرسور را به خوبی روانکاری کند. انتخاب نوع صحیح روغن، حیاتی است؛ استفاده از روغن نامناسب می‌تواند منجر به آسیب جدی و خرابی کمپرسور شود.

میزان شارژ مبرد (Refrigerant Charge): دقت در مقادیر

مقدار دقیق مبرد مورد نیاز برای هر دستگاه، توسط سازنده تعیین شده و معمولاً در برچسب مشخصات فنی دستگاه (که معمولاً در نزدیکی یونیت خارجی یا در دفترچه راهنما درج شده) ذکر می‌شود. این مقدار بر حسب گرم یا اونس (Ounce) بیان می‌گردد. شارژ صحیح مبرد، برای عملکرد بهینه و راندمان دستگاه حیاتی است.

• کمبود مبرد (Undercharge): منجر به کاهش ظرفیت سرمایش/گرمایش، کاهش فشار سیستم، احتمال یخ‌زدگی اواپراتور و افزایش جریان مصرفی کمپرسور می‌شود.
• شارژ بیش از حد (Overcharge): باعث افزایش فشار در سمت ساکشن و دیسچارج، افزایش دما و فشار روغن، کاهش راندمان، و احتمال آسیب به کمپرسور می‌شود.

در هنگام نصب، نصاب باید با استفاده از گیج‌های مخصوص و ترازو، مقدار دقیقی از مبرد را به سیستم تزریق کند. در صورت نیاز به افزایش طول لوله‌های رابط، باید میزان مبرد اضافه شده طبق دستورالعمل سازنده محاسبه و تزریق گردد.

نکات مهم و ملاحظات:

• عدم اختلاط با مبردهای دیگر: به هیچ عنوان نباید R410A را با مبردهای دیگر (مانند R22) یا حتی با مقادیر مختلف از خود R410A مخلوط کرد. این کار خواص ترمودینامیکی مخلوط را تغییر داده و می‌تواند به سیستم آسیب بزند.
• سیستم‌های مستقل: هر سیستم کولر گازی باید به صورت مستقل و با مبرد و روغن مخصوص خود شارژ شود.
• مراقبت در حمل و نقل و نگهداری: کپسول‌های حاوی R410A باید در محیطی خنک، با تهویه مناسب و دور از نور مستقیم خورشید نگهداری شوند. همچنین باید از ورود رطوبت و هوا به داخل سیستم در هنگام شارژ جلوگیری کرد.

نتیجه‌گیری:

استفاده از مبرد R410A در کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، نشان‌دهنده تعهد این برند به ارائه محصولاتی کارآمد، ایمن و با حداقل اثرات زیست‌محیطی است. درک مشخصات این مبرد، از جمله سازگاری آن با محیط زیست، بازدهی بالا، و نیاز به روغن POE و شارژ دقیق، به کاربران و نصابان کمک می‌کند تا از این دستگاه به بهترین نحو استفاده کرده و طول عمر مفید آن را تضمین نمایند.

---

بخش 4: اجزای دستگاه (Unit Components)

کالبدشکافی کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A: آشنایی با قلب تپنده و اجزای حیاتی

یک کولر گازی، سیستمی پیچیده متشکل از اجزای مختلفی است که هر کدام وظیفه‌ای حیاتی در فرآیند خنک‌سازی یا گرمایش ایفا می‌کنند. کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A نیز از این قاعده مستثنی نیست و با بهره‌گیری از قطعات با کیفیت و مهندسی دقیق، آسایش دمایی را برای شما فراهم می‌آورد. آشنایی با اجزای اصلی این دستگاه، درک بهتر نحوه عملکرد آن و همچنین تشخیص مشکلات احتمالی را تسهیل می‌بخشد. این اجزا عمدتاً به دو بخش اصلی تقسیم می‌شوند: یونیت داخلی (Indoor Unit) و یونیت خارجی (Outdoor Unit).

الف) اجزای یونیت داخلی (Indoor Unit):

یونیت داخلی، بخشی است که در داخل محیط مورد نظر نصب شده و وظیفه انتقال هوای خنک یا گرم به داخل اتاق و همچنین دریافت هوای بازگشتی را بر عهده دارد.

1. پنل (Panel): قسمت جلویی یونیت داخلی که معمولاً از پلاستیک با کیفیت ساخته شده و حاوی نمایشگر LED/LCD، دکمه‌های کنترلی (در برخی مدل‌ها) و دریچه‌های ورودی هوا است. طراحی زیبا و مدرن پنل، به هماهنگی آن با دکوراسیون داخلی کمک می‌کند.
2. فیلترهای هوا (Air Filters): در پشت پنل ورودی هوا، فیلترهایی قرار دارند که ذرات معلق در هوا، گرد و غبار، پرز و آلاینده‌های بزرگ را جذب می‌کنند. این فیلترها معمولاً قابل شستشو هستند و تمیز کردن دوره‌ای آن‌ها برای حفظ کیفیت هوای ورودی و جلوگیری از کاهش جریان هوا و افت بازدهی دستگاه ضروری است. برخی مدل‌ها ممکن است دارای فیلترهای پیشرفته‌تر مانند فیلترهای کربن فعال یا فیلترهای یونیزه کننده نیز باشند.
3. اواپراتور (Evaporator Coil): مجموعه‌ای از لوله‌های مسی فین‌دار که مبرد در حالت مایع و با فشار پایین از درون آن‌ها عبور می‌کند. با جذب گرمای محیط، مبرد تبخیر شده و هوای عبوری از روی فین‌ها را خنک می‌کند. این کویل، بخش اصلی تبادل حرارت در یونیت داخلی است.
4. فن (Fan / Blower): یک فن سانتریفیوژ (دمنده) که هوای اتاق را از طریق دریچه‌های ورودی مکیده، آن را از روی کویل اواپراتور عبور داده و هوای خنک شده را به سمت دریچه‌های خروجی هدایت می‌کند. سرعت فن معمولاً قابل تنظیم است و بر میزان جریان هوا و سطح صدا تأثیر می‌گذارد.
5. سینی تخلیه آب (Drain Pan) و لوله درین (Drain Pipe): هنگام فرآیند خنک‌سازی، رطوبت موجود در هوای گرم با برخورد به کویل سرد اواپراتور، تقطیر شده و به صورت قطرات آب در می‌آید. این قطرات در سینی تخلیه جمع شده و از طریق لوله درین (معمولاً خرطومی پلاستیکی) به بیرون از ساختمان یا به فاضلاب هدایت می‌شوند. گرفتگی لوله درین می‌تواند منجر به سرریز شدن آب و ایجاد نم‌زدگی شود.
6. برد الکترونیکی (PCB – Printed Circuit Board): مغز متفکر یونیت داخلی که وظیفه دریافت فرمان از ریموت کنترل، پردازش اطلاعات سنسورها و کنترل عملکرد کمپرسور، فن، دمپرها و سایر اجزا را بر عهده دارد.
7. دمپرها (Dampers): پره‌های قابل تنظیم در دریچه‌های خروجی هوا که جهت پرتاب باد را تعیین می‌کنند. این دمپرها معمولاً به صورت دستی یا خودکار (توسط موتورهای کوچک) قابل تنظیم هستند تا جریان هوا در جهات مختلف هدایت شود.

ب) اجزای یونیت خارجی (Outdoor Unit):

یونیت خارجی، که در فضای بیرون ساختمان نصب می‌شود، وظیفه اصلی پردازش مبرد و دفع گرمای جذب شده از محیط داخلی را بر عهده دارد.

1. کمپرسور (Compressor): مهم‌ترین جزء سیستم تبرید که مبرد گازی را با فشار و دمای بالا فشرده کرده و به سمت کندانسور هدایت می‌کند. کمپرسورهای اینورتر (مانند آنچه در این مدل بکار رفته) قادرند سرعت خود را تنظیم کرده و مصرف انرژی را بهینه کنند. کمپرسور معمولاً در محفظه‌ای عایق‌بندی شده برای کاهش صدا قرار دارد.
2. کندانسور (Condenser Coil): مجموعه‌ای از لوله‌های مسی فین‌دار که مبرد داغ و پرفشار پس از خروج از کمپرسور، از درون آن‌ها عبور می‌کند. گرمای مبرد به هوای عبوری از روی فین‌های کندانسور منتقل شده و مبرد به مایع تبدیل می‌شود (فرآیند میعان).
3. فن کندانسور (Condenser Fan): یک فن قوی که هوا را از محیط بیرون مکیده و از روی فین‌های کندانسور عبور می‌دهد تا فرآیند دفع گرما تسریع شود. سرعت این فن نیز بسته به دمای محیط و بار کاری دستگاه، توسط برد کنترلی تنظیم می‌گردد.
4. دریچه تخلیه روغن (Oil Drain Valve): در برخی مدل‌ها، برای جمع‌آوری یا تخلیه روغن اضافی کمپرسور تعبیه شده است.
5. شیرهای سرویس (Service Valves): دو شیر (معمولاً یکی برای فشار بالا یا دیسچارج و دیگری برای فشار پایین یا ساکشن) که در هنگام نصب، شارژ گاز و تعمیرات مورد استفاده قرار می‌گیرند. این شیرها به نصاب اجازه می‌دهند تا سیستم را ایزوله کرده و عملیات لازم را انجام دهد.
6. برد الکترونیکی (PCB): برد کنترلی یونیت خارجی که وظیفه مدیریت کمپرسور، فن کندانسور، و ارتباط با یونیت داخلی را بر عهده دارد.

ج) اتصالات و لوله‌ها:

• لوله‌های مسی (Copper Pipes): دو لوله مسی (یکی برای مایع مبرد و دیگری برای گاز مبرد) که یونیت داخلی و خارجی را به یکدیگر متصل می‌کنند. لوله مایع معمولاً نازک‌تر و لوله گاز ضخیم‌تر است. کیفیت لوله‌های مسی و عدم وجود نشتی در اتصالات، برای عملکرد صحیح سیستم حیاتی است.
• کابل برق و کنترل (Electrical and Control Wiring): کابل برق اصلی که تغذیه الکتریکی یونیت خارجی را تامین می‌کند و کابل کنترل که اطلاعات بین دو یونیت را مبادله می‌نماید.
• عایق‌بندی لوله‌ها (Pipe Insulation): لوله‌های مسی باید به خوبی عایق‌بندی شوند تا از اتلاف انرژی و یخ‌زدگی (در لوله مایع) جلوگیری شود.

نتیجه‌گیری:

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، مجموعه‌ای هماهنگ از اجزای با کیفیت است که برای ارائه بهترین عملکرد طراحی شده‌اند. از فیلترهای هوای یونیت داخلی گرفته تا کمپرسور قدرتمند و کندانسور کارآمد در یونیت خارجی، هر جزء نقشی اساسی در چرخه تبرید ایفا می‌کند. درک این اجزا به شما کمک می‌کند تا از دستگاه خود به بهترین نحو نگهداری کرده و در صورت بروز مشکل، اطلاعات دقیق‌تری را به تکنسین ارائه دهید.

---

بخش 5: قابلیت‌ها و ویژگی‌ها (Features & Functions) –

فراتر از خنک‌کنندگی: قابلیت‌های هوشمند کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A برای آسایش و سلامتی شما

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، فراتر از یک دستگاه صرفاً خنک‌کننده یا گرم‌کننده عمل می‌کند. این مدل با بهره‌گیری از مجموعه‌ای از قابلیت‌ها و ویژگی‌های هوشمند، تجربه‌ای راحت‌تر، سالم‌تر و اقتصادی‌تر را برای کاربران به ارمغان می‌آورد. تمرکز بر نوآوری و راحتی کاربر، گری را در ارائه محصولاتی متمایز یاری رسانده است. در این بخش به بررسی جامع این قابلیت‌ها می‌پردازیم.

1. فناوری اینورتر (Inverter Technology):

همانطور که در بخش‌های قبل اشاره شد، مهم‌ترین ویژگی این مدل، بهره‌مندی از سیستم اینورتر است. این فناوری با تنظیم خودکار سرعت کمپرسور، نه تنها باعث صرفه‌جویی قابل توجهی در مصرف انرژی (تا 60%) می‌شود، بلکه پایداری دما را در محیط حفظ کرده، صدا را به حداقل می‌رساند و عمر مفید کمپرسور را افزایش می‌دهد. این قابلیت، GWH24ATXF-K3NTA2A را به گزینه‌ای ایده‌آل برای کاربرانی تبدیل می‌کند که به دنبال کاهش هزینه‌های برق و آسایش پایدار هستند.

2. حالت‌های عملکرد متنوع:

• حالت سرمایش (Cool Mode): عملکرد اصلی دستگاه برای خنک کردن محیط در روزهای گرم.
• حالت گرمایش (Heat Mode): قابلیت گرم کردن محیط در فصول سرد، که می‌تواند جایگزین مناسبی برای برخی سیستم‌های گرمایشی باشد.
• حالت رطوبت‌زدایی (Dry Mode): در روزهای شرجی و مرطوب، این حالت با تنظیم فن بر روی سرعت پایین و افزایش دفعات روشن و خاموش شدن کمپرسور، رطوبت اضافی هوا را جذب کرده و محیطی خشک‌تر و مطبوع‌تر فراهم می‌کند، بدون اینکه دمای محیط به شدت کاهش یابد.
• حالت فن (Fan Mode): در این حالت، کمپرسور خاموش شده و فقط فن یونیت داخلی برای ایجاد گردش هوا در محیط روشن می‌ماند. این حالت برای زمانی که نیاز به تهویه ملایم یا پخش هوای مطبوع از قبل دارید، کاربردی است.

3. تنظیمات پیشرفته جریان هوا:

• تنظیم سرعت فن (Fan Speed Control): امکان انتخاب از بین چندین سطح سرعت فن (کم، متوسط، زیاد، خودکار) برای کنترل میزان جریان هوا و شدت خنک‌کنندگی/گرمایش.
• تنظیم جهت باد عمودی و افقی (Vertical & Horizontal Airflow Adjustment): با استفاده از دمپرهای قابل تنظیم (دستی یا خودکار)، می‌توانید جهت پرتاب باد را به صورت عمودی و افقی تنظیم کنید تا هوای مطبوع به تمام نقاط اتاق برسد و از وزش مستقیم باد به افراد جلوگیری شود. برخی مدل‌ها دارای قابلیت نوسان خودکار (Auto Swing) در این دو جهت هستند.

4. حالت توربو (Turbo/Powerful Mode):

این قابلیت به کاربر اجازه می‌دهد تا با فعال کردن آن، کولر گازی را وادار کند تا با حداکثر توان و سرعت، محیط را در کوتاه‌ترین زمان ممکن به دمای تنظیم شده برساند. پس از رسیدن به دمای مطلوب، دستگاه به صورت خودکار به حالت عادی بازمی‌گردد.

5. حالت خواب (Sleep Mode):

با فعال کردن حالت خواب، کولر گازی به طور خودکار دمای محیط را در طول شب به تدریج افزایش می‌دهد (در حالت سرمایش) یا کاهش می‌دهد (در حالت گرمایش) تا از ایجاد شوک دمایی هنگام خواب جلوگیری کرده و مصرف انرژی را نیز بهینه سازد. این قابلیت، خوابی راحت‌تر و سالم‌تر را تضمین می‌کند.

6. تایمر (Timer):

قابلیت تنظیم زمان روشن یا خاموش شدن خودکار دستگاه در بازه‌های زمانی مشخص (مثلاً 24 ساعته). این ویژگی به شما امکان می‌دهد تا بدون نیاز به حضور فیزیکی، دستگاه را در زمان دلخواه روشن یا خاموش کنید، که باعث صرفه‌جویی در انرژی و افزایش راحتی می‌شود.

7. سیستم خودکار تمیزکننده (Self-Cleaning Function):

برخی از مدل‌های پیشرفته گری، دارای قابلیت خود تمیز کنندگی هستند. در این حالت، پس از خاموش شدن دستگاه، فن به کار خود ادامه داده و رطوبت روی کویل اواپراتور را تبخیر می‌کند. این فرآیند از رشد باکتری‌ها، کپک‌ها و قارچ‌ها جلوگیری کرده و هوایی سالم‌تر را تضمین می‌کند. همچنین از تجمع گرد و غبار و کاهش بازدهی کویل جلوگیری می‌کند.

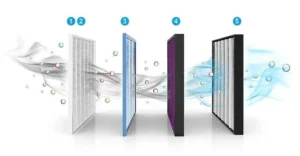

8. فیلتراسیون پیشرفته هوا:

علاوه بر فیلترهای اولیه گرد و غبار، ممکن است این مدل‌ها مجهز به فیلترهای دیگری مانند:

• فیلتر کربن فعال: برای جذب بوهای نامطبوع، دود و برخی ترکیبات آلی فرار (VOCs).
• فیلترهای ویتامین C یا کاتچین: برای بهبود کیفیت هوا و خواص آنتی‌باکتریال.
• یونیزه کننده (Ionizer): با تولید یون‌های منفی، به تصفیه هوا، کاهش ذرات معلق و ایجاد حس طراوت کمک می‌کند.

9. نمایشگر وضعیت (Status Display):

نمایشگر LED یا LCD روی پنل داخلی، اطلاعاتی مانند دمای تنظیم شده، دمای فعلی محیط (در برخی مدل‌ها)، حالت عملکرد، و کدهای خطا را نمایش می‌دهد که عیب‌یابی اولیه را آسان‌تر می‌کند.

10. قابلیت اتصال به Wi-Fi و کنترل هوشمند (Smart Control):

برخی از نسخه‌های این مدل ممکن است قابلیت اتصال به شبکه Wi-Fi را داشته باشند و از طریق اپلیکیشن‌های موبایل اختصاصی گری، امکان کنترل دستگاه از راه دور، برنامه‌ریزی زمانی، و نظارت بر عملکرد را فراهم کنند.

نتیجه‌گیری:

کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، با ترکیب قابلیت‌هایی چون اینورتر، حالت‌های عملکرد متنوع، کنترل جریان هوا، حالت‌های هوشمند (توربو، خواب)، تایمر، و سیستم‌های تصفیه هوا، تجربه‌ای کامل از آسایش، سلامتی و بهره‌وری انرژی را ارائه می‌دهد. این ویژگی‌ها، دستگاه را از یک وسیله صرفاً سرمایشی-گرمایشی فراتر برده و به یک دستیار هوشمند در خانه یا محل کار شما تبدیل می‌کنند.

---

بخش 6: لوله‌کشی و نصب (Piping & Installation) –

نصب صحیح کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A: تضمین عملکرد، ایمنی و طول عمر دستگاه

نصب صحیح و اصولی کولر گازی، یکی از حیاتی‌ترین مراحل در بهره‌برداری از آن است. نصاب ماهر و با تجربه، با رعایت استانداردها و دستورالعمل‌های سازنده، نه تنها از عملکرد بهینه و حداکثر بازدهی دستگاه اطمینان حاصل می‌کند، بلکه ایمنی کاربران و طول عمر قطعات را نیز تضمین می‌نماید. در این بخش به بررسی جنبه‌های کلیدی لوله‌کشی و نصب کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A می‌پردازیم.

1. انتخاب محل نصب مناسب:

• یونیت داخلی:
  • نصب در محلی که جریان هوا به خوبی در سراسر اتاق پخش شود.
  • ارتفاع مناسب از سطح زمین (معمولاً 2 تا 2.5 متر) برای توزیع بهتر هوا.
  • دور از منابع گرمازا (مانند نور مستقیم خورشید، بخاری، لامپ‌های پرحرارت) یا منابع سرمازا (مانند دریچه کولر آبی).
  • دسترسی آسان برای سرویس و نگهداری.
  • نزدیکی نسبی به محل نصب یونیت خارجی و دسترسی به پریز برق یا جعبه فیوز.
  • سطح صاف و مستحکم برای نصب پنل و تحمل وزن دستگاه.
  • پیش‌بینی مسیر مناسب برای لوله درین (تخلیه آب) با شیب کافی به سمت بیرون.
• یونیت خارجی:
  • نصب در محلی با تهویه مناسب و دور از موانع (مانند دیوار یا گیاهان) که مانع جریان هوا شوند.
  • سطح صاف، محکم و تراز برای نصب پایه یونیت خارجی.
  • دسترسی آسان برای سرویس و نگهداری.
  • دور از مناطق پر گرد و غبار یا آلودگی‌های شیمیایی.
  • حفاظت در برابر تابش مستقیم شدید خورشید یا بارش‌های سنگین (در صورت امکان).
  • رعایت فاصله استاندارد از پنجره‌ها و فضاهای اصلی استراحت برای کاهش صدا.
  • در نظر گرفتن مسیر لوله‌کشی و کابل‌کشی تا یونیت داخلی.

2. لوله‌کشی (Piping):

• انتخاب سایز مناسب لوله‌های مسی: برای مدل 24000 BTU با مبرد R410A، معمولاً از لوله‌های مسی با قطرهای مشخصی استفاده می‌شود:
  • لوله مایع (Suction Line – نازک‌تر): قطر حدود 3/8 اینچ (9.52 میلی‌متر).
  • لوله گاز (Liquid Line – ضخیم‌تر): قطر حدود 1/2 اینچ (12.7 میلی‌متر).
  • استفاده از سایز نامناسب لوله‌ها می‌تواند باعث افزایش فشار، کاهش راندمان و آسیب به کمپرسور شود.
• خمکاری لوله‌ها: خمکاری لوله‌های مسی باید با دقت و با استفاده از ابزار مخصوص (خم‌کن لوله) انجام شود تا از شکستگی یا له شدگی لوله جلوگیری شود. شعاع خمیدگی باید طبق استانداردهای مجاز باشد.
• عایق‌بندی لوله‌ها: هر دو لوله مسی (به ویژه لوله مایع در حالت سرمایش) باید به طور کامل با عایق‌های حرارتی مناسب (مانند عایق فوم الاستومری) پوشانده شوند تا از اتلاف انرژی و یخ‌زدگی جلوگیری شود.
• اتصالات (Flare Connections): اتصالات بین لوله‌ها و شیرهای سرویس یونیت‌ها باید با دقت و مهارت بالا (با استفاده از مهره ماسوره و ابزار فلر) انجام شود تا از نشتی مبرد جلوگیری گردد. استفاده از واشر (Gasket) مناسب در صورت نیاز الزامی است.
• طول مجاز لوله‌کشی: سازندگان معمولاً حداکثر طول مجاز لوله‌کشی (رایج بین 10 تا 15 متر) و حداکثر اختلاف ارتفاع بین دو یونیت را مشخص می‌کنند. عبور از این مقادیر ممکن است نیاز به شارژ مبرد اضافی و یا تغییراتی در عملکرد دستگاه داشته باشد.

3. اتصالات الکتریکی (Electrical Connections):

• سیم‌کشی برق اصلی: اتصال یونیت خارجی به منبع تغذیه اصلی با استفاده از کابل برق مناسب (با سطح مقطع صحیح بر اساس آمپراژ دستگاه) و سیم ارت مجزا و استاندارد.
• کابل کنترل: اتصال یونیت داخلی به یونیت خارجی با استفاده از کابل کنترل چند رشته‌ای، که اطلاعات بین دو یونیت را منتقل می‌کند. شماره‌گذاری و اتصال صحیح رشته‌ها طبق دیاگرام سیم‌کشی دستگاه حیاتی است.
• ارتینگ (Grounding): اتصال بدنه فلزی هر دو یونیت به سیستم ارت ساختمان برای ایمنی.

4. تخلیه آب (Drainage):

• شیب مناسب لوله درین: لوله تخلیه آب یونیت داخلی باید دارای شیب کافی (حداقل 1 تا 2 درصد) به سمت نقطه تخلیه باشد تا آب به راحتی و بدون تجمع در سینی تخلیه، خارج شود.
• مسیر تخلیه: مسیر لوله درین باید تا حد امکان کوتاه و مستقیم باشد و از ایجاد پیچ و خم‌های زیاد یا انسداد جلوگیری شود.

5. وکیوم کردن سیستم (Vacuuming):

• پس از اتمام لوله‌کشی و اتصالات، قبل از باز کردن شیرهای سرویس و آزاد کردن مبرد، لازم است هوای داخل لوله‌ها و اواپراتور با استفاده از پمپ وکیوم (Vacuum Pump) تخلیه شود. این فرآیند که معمولاً تا رسیدن به فشار منفی حدود 1000-1500 میکرون ادامه می‌یابد، رطوبت و ناخالصی‌های احتمالی را از سیستم حذف می‌کند. وجود رطوبت یا هوا در سیستم می‌تواند به کمپرسور آسیب رسانده و راندمان دستگاه را به شدت کاهش دهد.

6. شارژ مبرد (Refrigerant Charging):

• پس از وکیوم کردن، شیرهای سرویس باز شده و مبرد (R410A) با استفاده از ترازو و گیج‌های مخصوص، به مقدار دقیق تعیین شده توسط سازنده به سیستم تزریق می‌شود.

7. تست و راه‌اندازی:

• روشن کردن دستگاه در حالت‌های مختلف (سرمایش، گرمایش، فن).
• بررسی عملکرد صحیح فن‌ها، کمپرسور و دمپرها.
• اندازه‌گیری فشار گاز در سمت ساکشن و دیسچارج.
• بررسی دمای هوای ورودی و خروجی از یونیت داخلی.
• کنترل نشتی مبرد با استفاده از محلول آب و صابون یا دستگاه نشتیاب.
• بررسی عملکرد صحیح ریموت کنترل و تایمر.

8. نکات ایمنی:

• همیشه قبل از انجام هرگونه عملیات برقی، برق اصلی دستگاه را قطع کنید.
• از تجهیزات ایمنی مناسب (دستکش، عینک ایمنی) استفاده کنید.
• کار با مبرد نیازمند دانش فنی و تجهیزات خاص است؛ در صورت عدم تخصص، حتماً از نصاب مجاز و با تجربه کمک بگیرید.
• دستورالعمل‌های دفترچه راهنمای سازنده را به دقت مطالعه و رعایت کنید.

نتیجه‌گیری:

نصب حرفه‌ای کولر گازی گری 24000 مدل GWH24ATXF-K3NTA2A، شامل انتخاب محل صحیح، اجرای دقیق لوله‌کشی با سایز و عایق‌بندی مناسب، اتصالات الکتریکی ایمن، وکیوم کردن و شارژ دقیق مبرد، نقشی حیاتی در تضمین عملکرد بی‌نقص، مصرف بهینه انرژی، و طول عمر بالای دستگاه ایفا می‌کند. سپردن این فرآیند به متخصصان مجرب، سرمایه‌گذاری هوشمندانه‌ای است که از بروز مشکلات پرهزینه در آینده جلوگیری می‌کند.
